Из истории строительства гидроэлектростанции в деревне Колвице

Широкий размах электрификации сельского хозяйства требует накопления опыта по постройке и эксплуатации мелких, колхозных гидростанций, гидротехнические схемы которых, так же как и крупные гидростанции, используя сумму различных местных условий, отмечаются большим разнообразием.

Приводим описание схемы гидротехнических сооружений, осуществлённых в текущем году за Полярным кругом в Мурманской области для электрификации рыболовецко-земледельческого колхоза "Красный Север".

Колхоз расположен в устье реки Колвицы на берегу Кандалакшского залива Белого моря. Река Колвица вытекает из Колвицкого озера на расстоянии 9 км от устья. Колвицкое озеро имеет площадь водосбора 1330 кв. км при площади зеркала 185 кв. км. В истоке реки из озера имеется регулирующая лесосплавная плотина.

Продольный профиль реки является типичным для рек Кольского полуострова и представляет собой ряд быстротоков-порогов, перемежающихся участками с относительно спокойным течением — плессами.

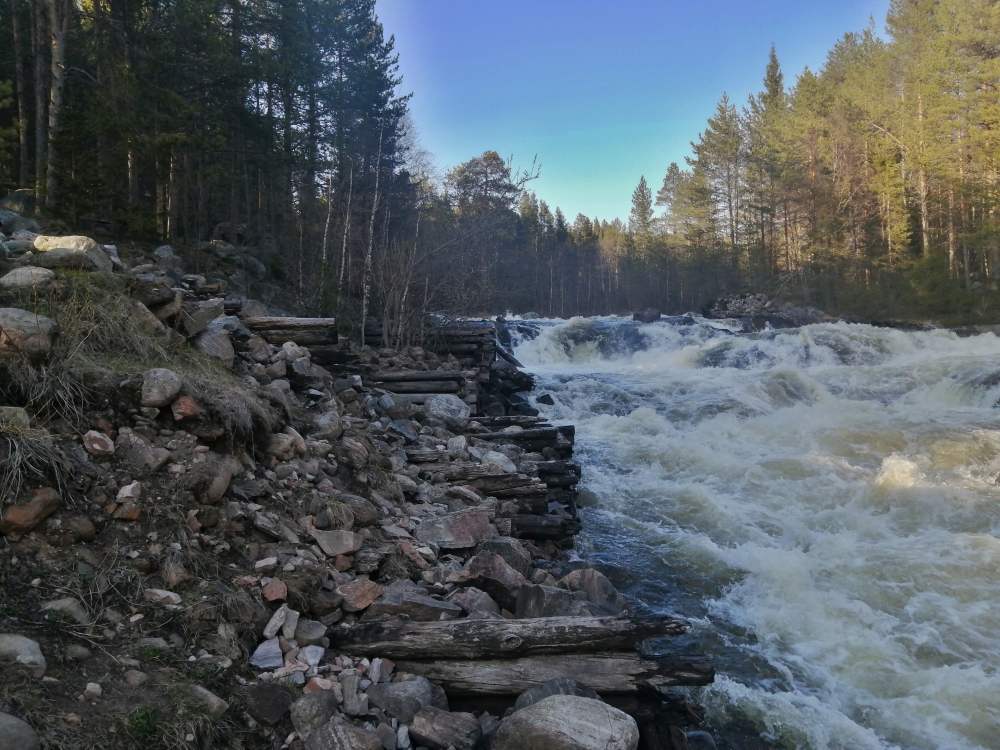

В расстоянии 0,5 км от устья имеется порог — водопад с падением около 7 метров. Помимо основного, в этом месте имеется боковое русло, где вместо водопада — быстроток-порог. Боковое русло закрыто в верхней части лесосплавной ряжевой дамбой. Общее падение реки от начала дамбы и до конца водопада — 10 метров.

Схема гидростанции предусматривает использование части падения на правом русле, закрытом ряжевой дамбой.

В состав сооружений входят:

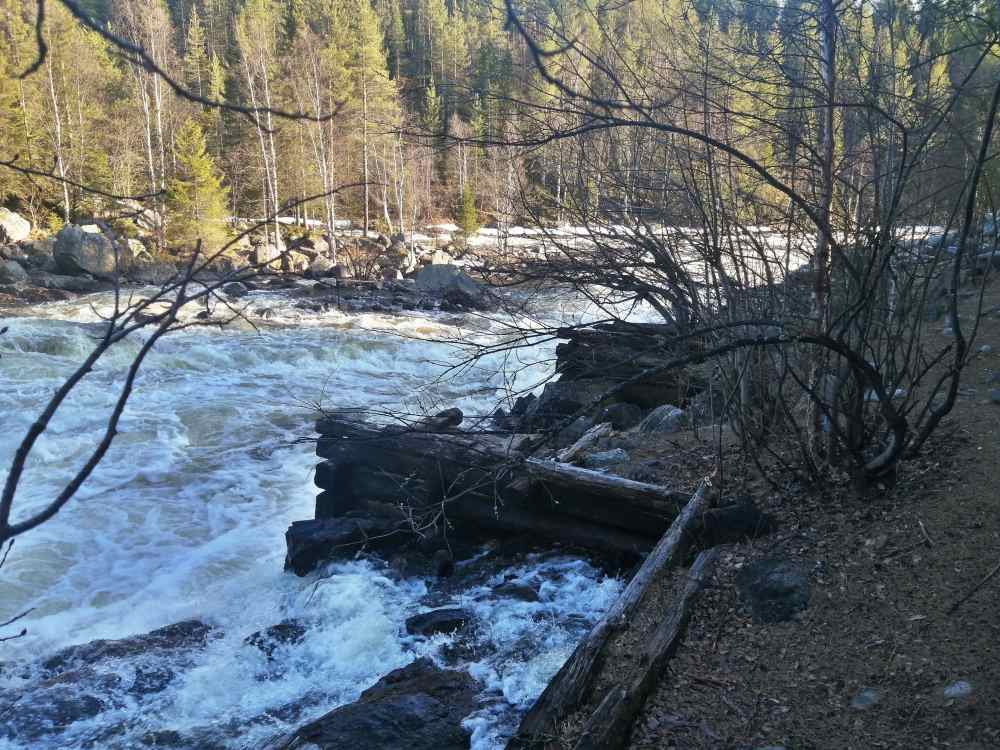

1. Водозабор в ряжевой лесосплавной дамбе.

2. Ряжевая плотинка в голове порога с открытым водосбросом и водозабором для гидростанции.

3. Деревянный лоток.

4. Здание гидростанции.

5. Глухая водосливная плотинка в левом русле.

6. Линии электропередачи в колхоз.

Все сооружения элементарны, просты и построены из дерева. Водозабор в ряжевой дамбе состоит из двух отверстий по 2,5 м, закрываемых двумя щитками по высоте при помощи ворота. Водозабор пропускает 2 куб. м/сек. при минимальном горизонте в реке и 6 куб. м/сек при максимальном.

Водозабор всегда открыт и только для ремонтных работ по гидростанции закрывается.

Плотина имеет открытый автомат-водосброс длиной 12 метров с гребнем на отметке Р.Г.В. гидростанции.

Излишек воды между расходом на гидростанции и водозабором автоматически сбрасывается через водосброс. Водосброс имеет три ступени по 0,5 м каждая. Лоток гидростанции шириной 2,5 м, протяжённостью 32 п.м., начинается в плотинке и подводит воду в напорную камеру гидростанции. Лоток имеет двойную обшивку из досок толщиной 50 мм с прокладкой толя между ними.

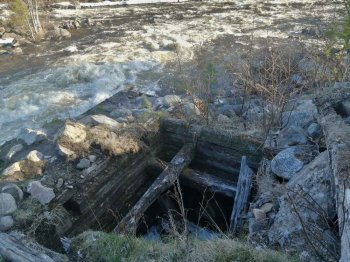

Подводная часть гидростанции — ряжевая, заполненная камнем. В напорной камере установлен направляющий аппарат турбины. Турбина Френсиса изготовлена заводом Сталина в Ленинграде с диаметром колеса 800 мм и мощностью 60 кВт при напоре 4,5 м. Регулирование — ручное, при помощи открытия лопаток направляющего аппарата.

Генератор — переменного тока с возбудителем на одном валу. Соединение турбины с генератором — ременное.

В связи с тем, что общий перепад реки на этом участке был значительно больше 4,5 м, необходимого для имеющейся турбины, пришлось создать искусственный нижний бьеф гидростанции в виде водобойного колодца, куда выходит вертикально отсасывающая труба турбины.

Глубина водобойного колодца — 0,80 м, и за его порогом идет естественное русло реки, сухое при небольших расходах воды и затопляемое при максимальных весенних паводках.

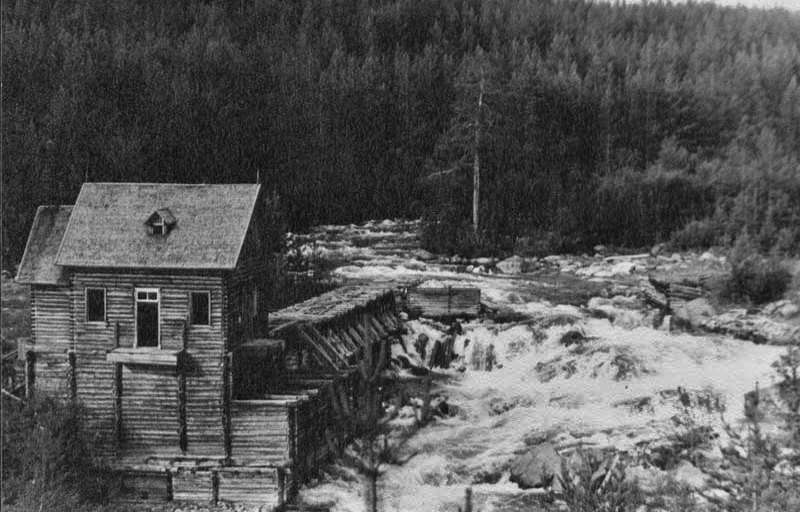

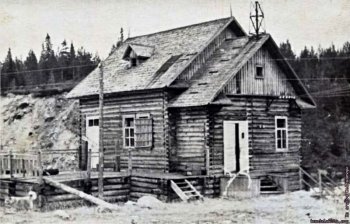

Здание ГЭС прижато непосредственно к правому берегу, где проходит дорога из колхоза к Колвицкому озеру. В связи с тем, что потребители располагаются в непосредственной близости к ГЭС (дальние дома — 1 км, ближние — 0,5 км), имеется возможность обеспечить передачу энергии напряжением 380 Вольт (генераторное напряжение) без трансформации.

Особенностью ГЭС является возможность её расширения за счет установки второй турбины такой же мощности в будущем, когда разовьётся потребление энергии. Все гидротехнические сооружения: водозабор, лоток, подводная часть гидростанции осуществлены сразу на удвоенную мощность гидростанции.

Глухая водосливная плотина в левом русле осуществлена в виде каменного профиля наброской круглых валунов в текущую воду. Сооружения гидростанции построены в течение года силами колхоза при активной помощи "Нивагэсстроя", который выполнил все проектно-изыскательские работы по гидростанции, опробованные в действии, и гидростанция сдана в эксплуатацию.

Фактическая стоимость 1 кВт установленной мощности составила 3200 рублей, в том числе оборудование составляет около 50%.

Инженер А.Ф. Васильев. г. Кандалакша.
